1.運搬装置製品紹介

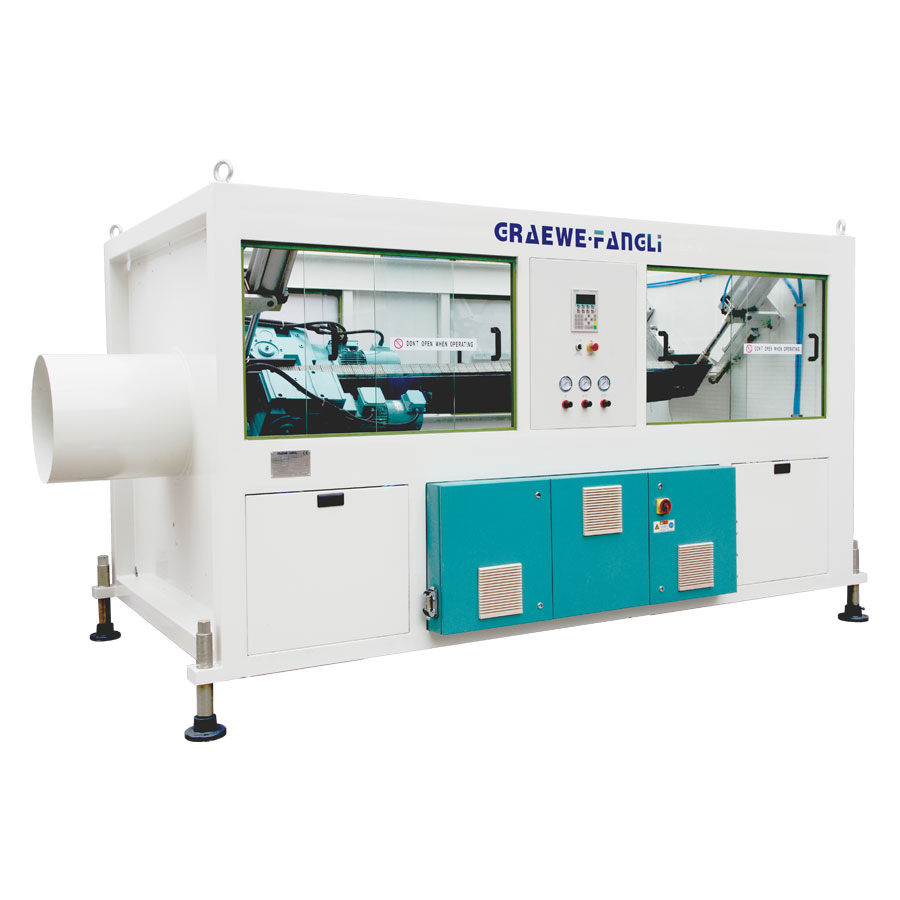

U(北米ハイエンド)シリーズパイプ運搬機
-GRAEWEFANGLIブランドの北米のハイエンド構成を採用。
-シュナイダーサーボモーターは、独立して駆動するために使用されます。
-テキスト表示で構成されています。
-マルチクローラーはグループトラクションモードを採用して、適用可能なパイプの範囲を拡大します。
-日本ブランドのロータリーエンコーダ長さ測定装置。
-ラバーブロックは個別に取り外すことができます。
-UL規格設計に準拠しています。
-北米の基準に従って開発および製造されています。
2.運搬装置製品パラメータ(仕様)
U(北米ハイエンド)シリーズパイプ運搬機
モデル |
トラクションパイプレンジ |
トラクションベルトの種類 |
トラクションベルトの数 |
牽引速度 |
センターの高さ |
寸法 |
PDQY32U / 2 |
Ф12~Ф32 |
ベルト |
2 |
2.0~40 |
1000 |
2080×1000×1750 |
PDQY63U / 2 |
Ф16~Ф63 |
ベルト |
2 |
1.5~30 |
1000 |
2400×1100×1750 |
GFQY160U / 3 |
Ф20~Ф160 |
キャタピラー |
3 |
1.0~20 |
1000 |
2680×1360×1900 |
GFQY250U / 4 |
Ф50~Ф250 |
キャタピラー |
4 |
0.5~10 |
1000 |
2680×1540×1900 |
GFQY315U / 4 |
Ф75~Ф315 |
キャタピラー |
4 |
0.2~6.0 |
1000 |
2680×1540×1900 |
GFQY450U / 4 |
Ф90~Ф450 |
キャタピラー |
4 |
0.2~5.0 |
1100 |
4400×2100×2100 |
GFQY450U / 6 |
Ф90~Ф450 |
キャタピラー |
6 |
0.2~5.0 |
1100 |
4400×2100×2100 |
GFQY630U / 6 |
Ф160~Ф630 |
キャタピラー |
6 |
0.1~3.0 |
1100 |
4500×2300×2300 |
GFQY800U / 8 |
Ф315~Ф800 |
キャタピラー |
8 |
0.05~1.5 |
1200 |
4600×2740×2570 |
GFQY1000U / 8 |
Ф400~Ф1000 |
キャタピラー |
8 |
0.03~1.0 |
1400 |
5920×3300×3000 |
GFQY1200U / 8 |
Ф500~Ф1200 |
キャタピラー |
8 |
0.03~0.6 |
1600 |
6000×3660×3200 |
GFQY1600U / 10 |
Ф710~Ф1600 |
キャタピラー |
10 |
0.02~0.5 |
1800 |
6100×4000×3800 |
パラメータは予告なしに変更される場合があります
3.運搬装置製品の詳細
