ドイツの技術を使用し、主にアルミニウム-プラスチック複合パイプ、ケーブル、導管パイプ、小型ホースなどのコイルに使用されるプラスチックパイプコイラー。コンパクトで自動化されており、操作が簡単です。
1.プラスチックパイプコイラー製品導入
Gシリーズコイラー
・コイリング中の一定の張力と線速度。
・巻き取りおよび巻き戻し中の空気圧制御。
・サーボモーター巻線による良好なコイリング品質。
・長さカウントデバイス(オプション)。

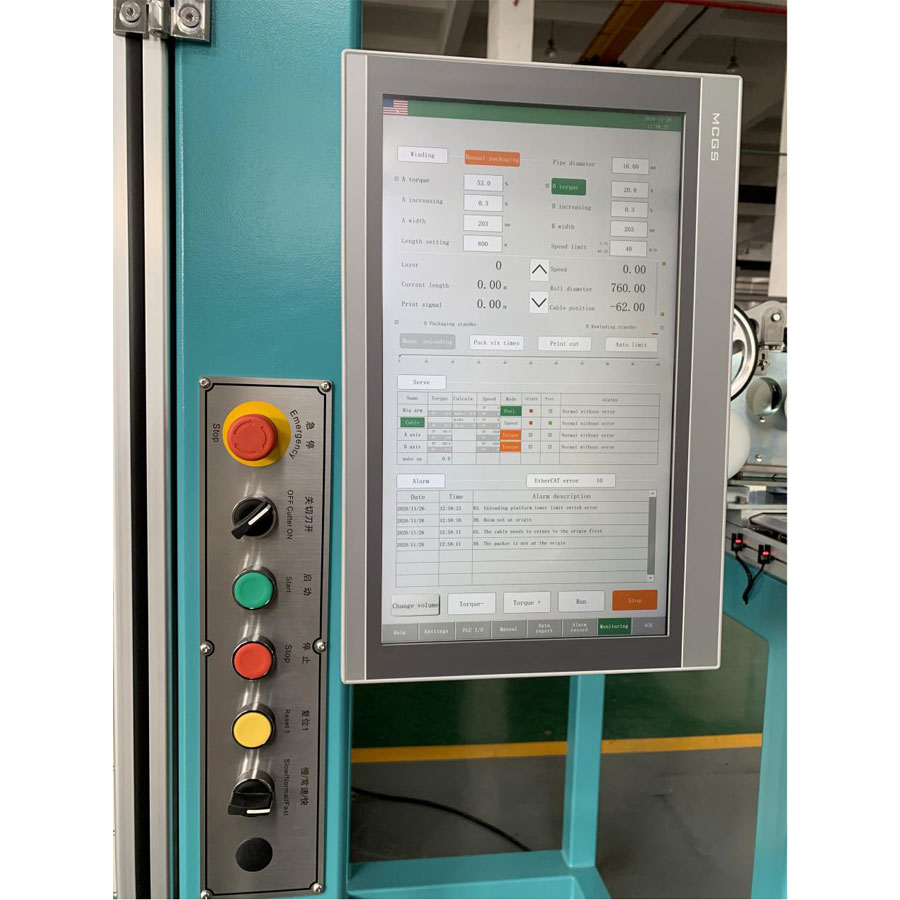

・PLC制御システム。
2. プラスチックパイプコイラー製品パラメータ(仕様)
モデル |
駅 |
パイプ範囲 |
コイル径 |
巻き幅 |
巻き取り高さ |
モーターのパワー |
速度範囲 |
JQ2S32G -35 |
ダブルステーション |
Φ16~Φ32 |
Φ360~Φ700 |
250〜400 |
300 |
2 X 1.5 |
3.5-35 |
JQ4S32G -35 |
ダブルステーション |
Φ16~Φ32 |
Φ360~Φ700 |
250〜400 |
300 |
2 X 1.5 |
3.5-35 |
JQ2S63G -35 |
ダブルステーション |
Φ20~Φ65 |
Φ550~Φ1200 |
300-500 |
300 |
2 X 3 |
3.5-35 |
JQ1S180G |
シングルステーション |
Φ75~Φ180 |
Φ1600~Φ2600 |
600〜1200 |
300 |
3 |
0.6-6 |
JQ1S110G |
シングルステーション |
Φ75~Φ110 |
Φ1600~Φ2000 |
500-1000 |
500 |
3 |
06.-8.5 / 12 |
JQDB-32U |
ダブルステーション自動 |
Φ16~Φ32 |
Φ400~Φ500 |
200〜300 |
300 |
2 X 2 |
1-50 |
パラメータは予告なしに変更される場合があります

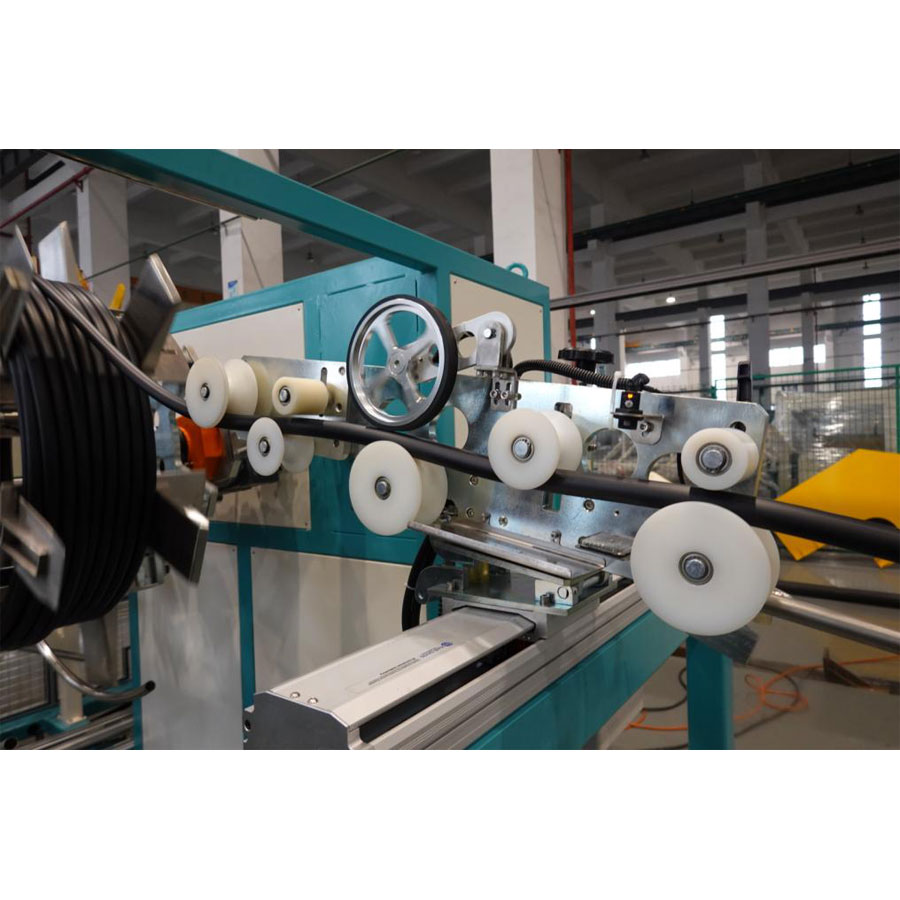

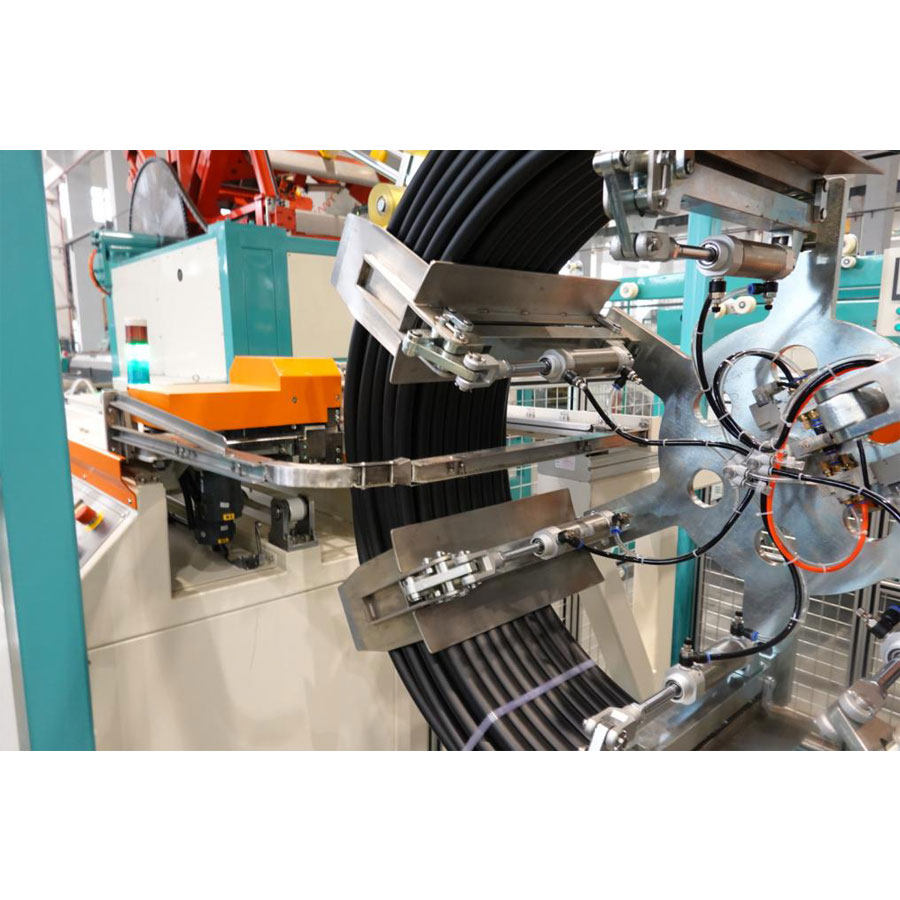

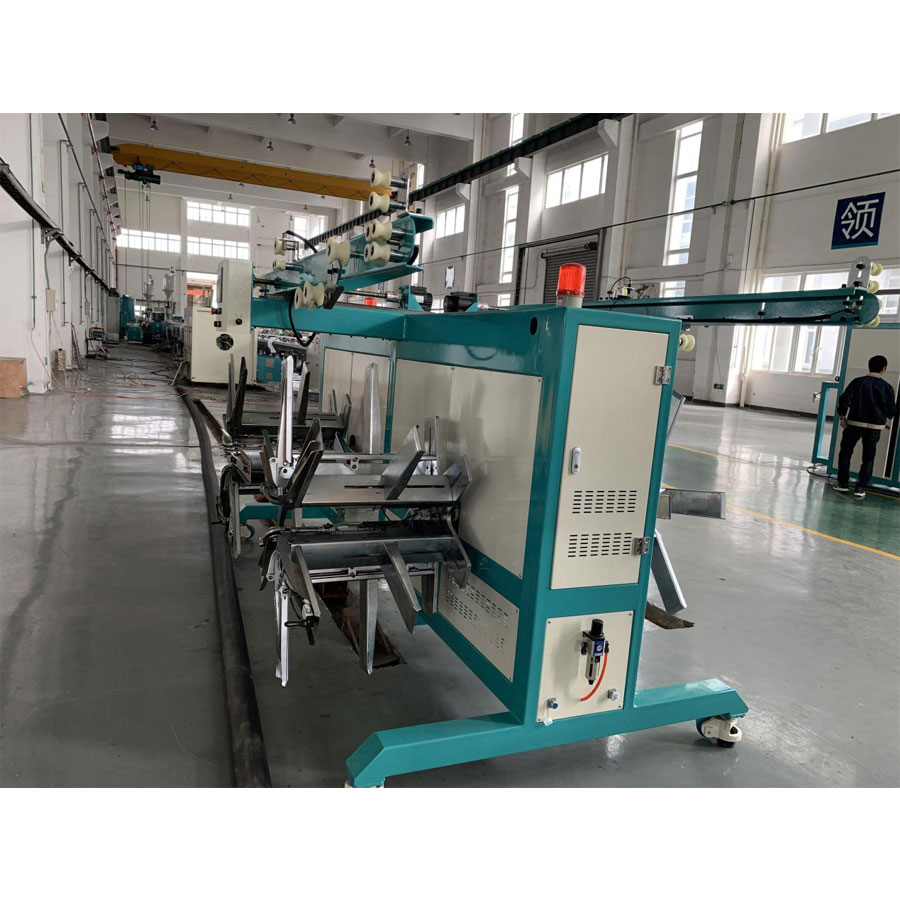

3.プラスチックパイプコイラー製品詳細

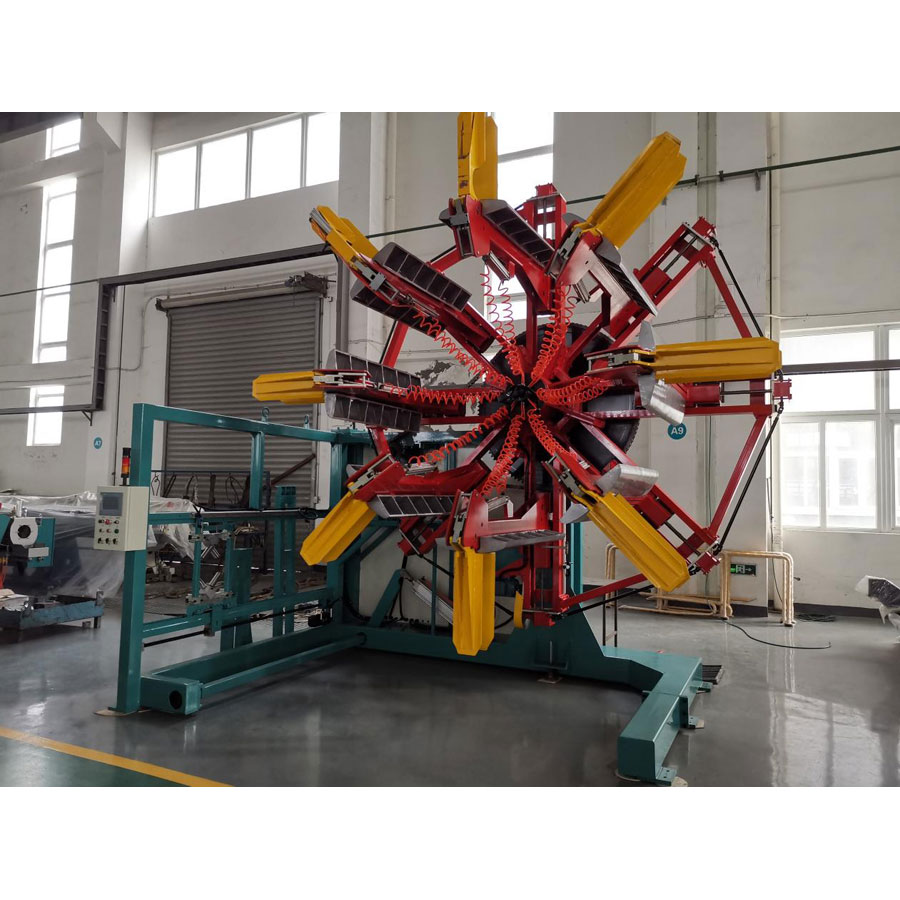

JQ1S180Gシングルステーションパイプコイラー

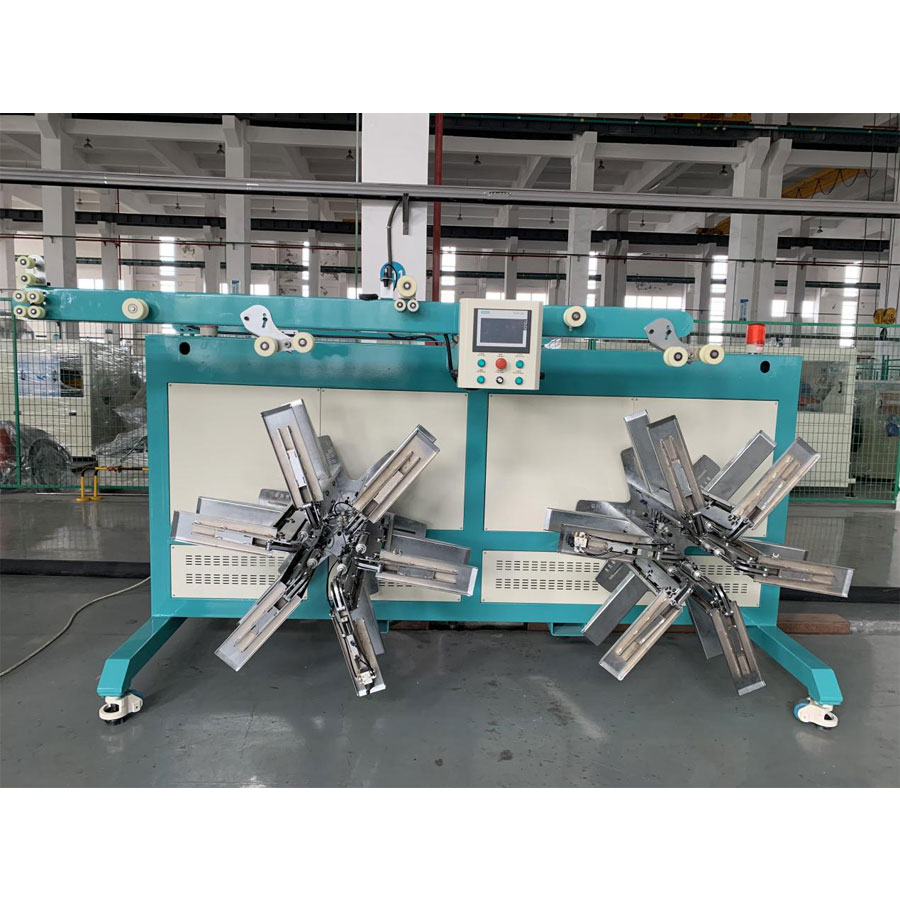

JQ4S32G-354ステーションパイプコイラー

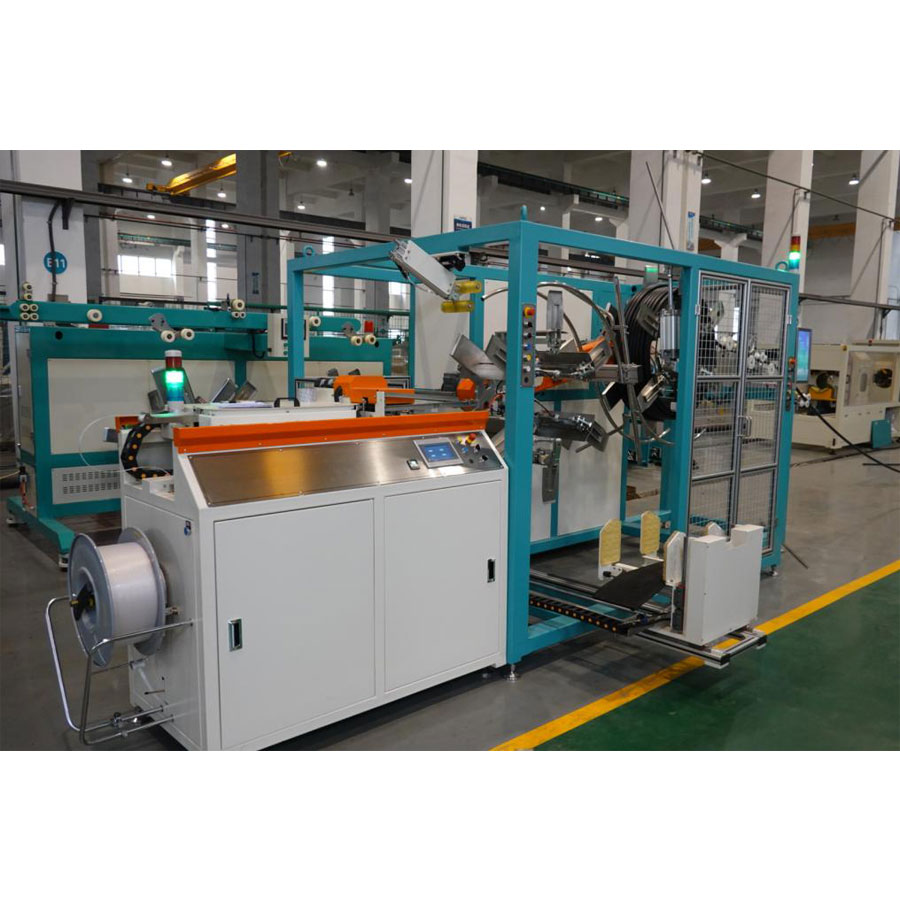

JQDB-32U自動コイリングおよびパッキングマシン
